对比小结

有源电力滤波器开启后，电压和电流波形的畸变明显减少，接近标准正弦波。

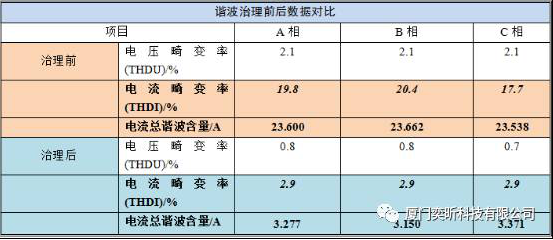

谐波治理前后数据对比

治理效果总结

由数据可见，电压畸变不明显，而电流谐波畸变率最高为20.4%，谐波电流含量THDi远远超过5%的国家标准。且系统谐波电流畸变率随设备的运行在17.7%-20.4%内波动。电流波形畸变非常严重。由频谱图可知，在各次谐波中，第5、7、11、13次谐波成分占绝大部分，特别是第5、7次谐波比较严重。在安装ESAPF-35 380/3L有源滤波器后，电流的总谐波畸变率降至2.9%，达到国家标准的5%以内。而且不管系统谐波含量如何波动，经过治理后的谐波畸变率始终控制在2.9%以内，经过治理，电流波形畸变正常，第5、7、11、13次谐波成分被治理，特别是第5、7次谐波基本彻底治理，由电流波形图也可看出，经过治理后电流的波形接近正弦波，达到治理效果。

开启有源电力滤波器后，电压畸变率（THDU）由2.1%下降到0.8%，电流畸变率（THDI）由20.4%下降到2.9%，总谐波电流由23.662A下降到3.150A，符合国家标准。
